Controlo de Estática em Bobinadoras e
Laminadoras
As bobinadoras são das mais importantes tipos de máquinas
para equipamento de controlo de estática. É importante que tenhamos uma
perceção e conhecimento dos requisitos dos diferentes tipos de Bobinadoras e o
melhor equipamento (solução) a oferecer. As bobinadoras são utilizadas na maior
parte em extrusão de filmes e maquinaria de conversão e impressão.
Controlo de
Estática em Bobinadoras.
Muitas vezes não é possível montar o equipamento de controlo
de estática na melhor posição e isto não é aceitável para o cliente. Uma
posição de compromisso será desejável acordar.
A informação abaixo
dá-lhe a informação requerida para especificando a melhor posição possível.
Existem duas variáveis principais:
1) O tipo de Bobinadoras: Centro da Bobinadora
a) Bobinadora de superfície ou de
contacto.
b) Bobinadora Turret (Bobinadora non-stop)
2) O tipo de barra recomendado depende do raio máximo do
rolo, a posição onde a Barra pode ser colocada e o tamanho da carga.
Sugestões:
·
3024L
se o centro entre 100mm a 500mm da Barra.
·
Ionstorm HP se o centro está entre 150mm a 750mm
da Barra.
·
Jupiter se o centro está entre 250mm a 1m da
Barra.
Barras ionizadoras
de curto alcance podem ser utilizadas em algumas aplicações.
Cada uma das barras
acima funcionam a longas distâncias, mas não é desejável. Geralmente, quanto
mais perto do objeto melhor a performance. Julgando o tamanho da carga vem com
a experiência, mas para cargas elevadas -
100kV + - usar sempre a barra mais potente , tal como a barra Jupiter melhor
que a 3024L.
Bobinadores Concêntricas
Este tem um mandril alimentado e é a bobinadora mais fácil para
o controlo de estática.
É possível pôr uma barra de alcance curto, a 1250-S ou 3024F na
posição A, partindo do princípio que a teia ou tela está sempre ao seu alcance.
Isto podia interferir com o tecido. A posição A não é tão boa como a posição B.
A maior parte dos clientes prefere uma barra com grande
alcance na posição B. Se a Barra é direcionada como mostra a seta na figura,
então ambos os lados do filme serão neutralizados. – isto é um argumento que os
clientes percebem.
Em algumas aplicações, a posição B não é possível. Neste caso
a posição C seria de considerar.
Opções:
1) A barra de
curto alcance 3024F ou NEOS 12F na posição A pelo menos 50mm depois do rolo guia. O devido cuidado
deverá ser tomado para que a teia esteja sempre dentro da distância de trabalho
da barra.
2) A barra de longo alcance, modelo
3024L, NEOS 12L, 20 ou 30 na posição B ou C. B é a melhor posição se for aceitável para a cliente como
pode ser neutralizado tanto a simples
teia e o rolo de bobinagem.
A escolha de barras depende da
distância do material, velocidade do material e tamanho da carga .
3) Algumas bobinadoras possuem um rolo de pressão pousando no
rolo como mostra o desenho em baixo. Aqui pode ser possível usar uma barra de
curto alcance, a 3024F ou NEOS 12F para montar no braço do rolo de pressão. Pode
ser posicionado para que esteja sempre na ótima distância da posição D.
A barra 3700
Ionstorm neutralizando a bobine numa máquina de impressão Nilpeter.
É na posição
B onde é neutralizada a parte interior da teia e a parte exterior do rolo da bobinadora,
dando uma boa performance.
Nesta posição não interfere com o funcionamento do
rolo ou tambor.
Bobinadoras de Superfície,
As
bobinadoras de Superfície têm um rolo de contacto (às vezes chamado de rolo de
contacto) tocando o rolo que fornece a potência de bobinagem.

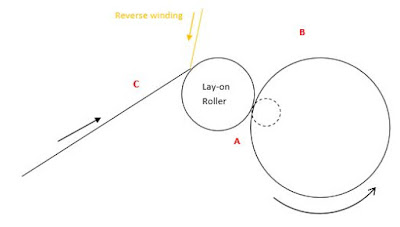

A situação crítica aqui é que o rolo compressor (lay-on) irá
gerar muitas cargas estáticas. Na maior parte dos casos não existe nenhum ponto
na neutralização do filme antes do rolo compressor (lay-on), a não ser que seja
um problema localizado a ultrapassar.
A melhor posição é a A. Isto neutraliza a carga logo que seja
gerada assim que o filme deixa o rolo lay-on. Em máquinas pequenas é possível
usar uma barra de curto alcance, mas na maior parte dos casos as distâncias a
ser recomendadas trocando a dimensão do rolo requer a uma barra mais comprida e
com maior alcance.
Se a posição A não for aceitável então a posição B é a
próxima melhor escolha. Isto dará uma boa performance mas deverá relembrar que
a área entre A e B não foi neutralizada, portanto se o cliente medir a carga
estática nesta área lerá mais cargas estáticas do que o esperado- porque a
carga recente gerada não foi ainda neutralizada pelo Bar na posição B.
Muitas bobinadoras têm uma opção de inversão de bobinagem - isto
é mostrado em laranja no texto no desenho. Quando o cliente inverte a bobinagem
então a posição B torna-se na melhor posição, e a posição A sendo a segunda
melhor. Os clientes apenas aceitam isto porque geralmente não vale a apena
reposicionar as barras, ou comprar equipamento duplicado para o efeito de
inverter a bobinagem.
A maior parte dos clientes quer reduzir a carga para um nível
baixo onde não cause problemas. Reduzindo a carga para um alvo baixo aumentando
o objeto com filmes de elevada qualidade, como BOPET e polyester, para
aplicações tecnológicas. Um alvo típico é reduzir a carga < 1000V do lado do
vento. 1000V é um nível muito baixo para
um bobinador pensam alguns, isto porque a performance depende de outros fatores
como a velocidade da máquina, tipo de material, humidade da fábrica. A solução
típica é utilizar barras ionizadoras em ambas as posições A, B e C.
A posição C é uma barra de curto alcance para neutralizar a
carga na parte inferior do filme, como mostrado no desenho acima. Isto não é
recomendável para aplicações normais mas para aqueles casos onde o cliente pretende
reduzir a carga para níveis baixos pode
fazer a diferença da pouca % a qual ajuda a alcançar a baixa voltagem necessária. Utilize uma barra 3024F a 50 mm do filme.
Bobinadoras Turret
Turret, ou bobinadoras non-stop são
das mais difíceis porque o rolo bobinador não está sempre na mesma posição e todo
o mecanismo roda, significando que os eliminadores de estática têm de estar a
uma grande distância do rolo.
